Inmätning med drönare

Inmätning med drönare

Inmätning med drönare är en effektiv metod för att samla in detaljerad mätdata över markområden, byggarbetsplatser, bergtäkter, fastigheter och andra svåråtkomliga miljöer. KO Mätteknik Sverige AB utför professionell drönarmätning och tar fram noggranna digitala underlag för projektering, dokumentation, mängdberäkning och uppföljning. Dessutom kombinerar vi vid behov drönardata med markinmätning. På så sätt kan vi leverera ortofoton, punktmoln, terrängmodeller, höjdmodeller, 3D-modeller och volymberäkningar efter projektets behov.

Inmätning med drönare för bygg och anläggning

Drönaren dokumenterar stora områden på kort tid och samlar in betydligt fler mätpunkter än traditionell markmätning normalt klarar. Resultatet ger en tydlig och detaljerad bild av hela arbetsområdet. Därför kan kunden använda samma underlag under flera delar av projektet.

Inmätning med drönare passar bland annat för:

• byggarbetsplatser och anläggningsområden
• bergtäkter, upplag och deponier
• mark- och exploateringsområden
• vägar, slänter och diken

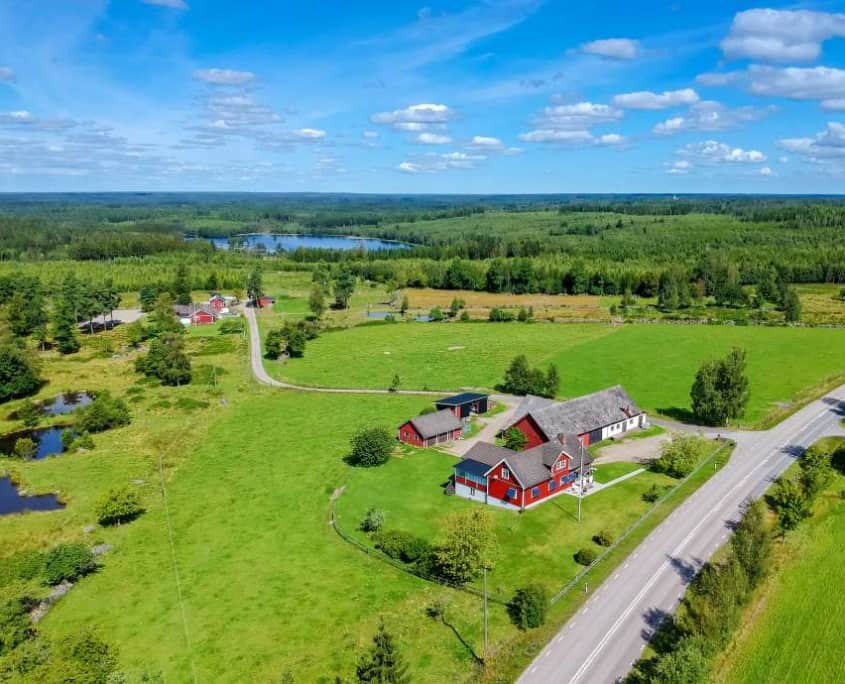

• fastigheter, byggnader och tak
• dokumentation före, under och efter ett projekt
• underlag för projektering och mängdberäkning
• uppföljning mellan olika mättillfällen

Vid återkommande flygningar kan vi följa projektets utveckling och jämföra marknivåer, schakter, fyllningar och upplag över tid. Kunden får därmed ett enhetligt underlag som förenklar både planering och dokumentation.

Fotogrammetri och LiDAR

Vi använder fotogrammetri, LiDAR eller en kombination av metoderna. Först bedömer vi områdets förutsättningar och vilket resultat kunden behöver.

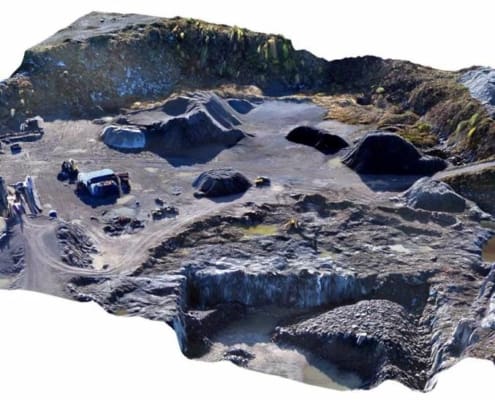

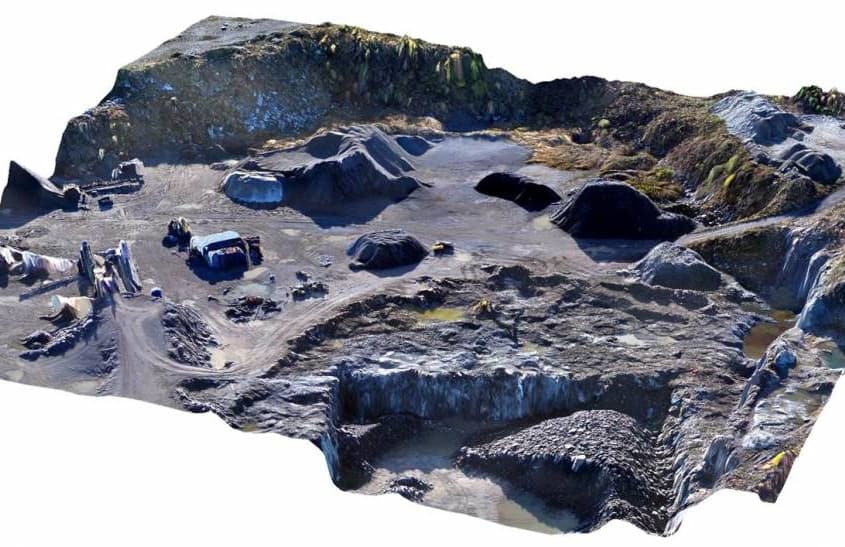

Vid fotogrammetri fotograferar drönaren området från flera positioner. Därefter bearbetar vi bilderna till exempelvis ett georefererat ortofoto, ett färgat punktmoln samt yt- och höjdmodeller. Metoden passar särskilt bra för öppna markområden, byggarbetsplatser, fasader, tak, bergytor och materialupplag.

LiDAR mäter i stället avstånd med laser och skapar ett tätt tredimensionellt punktmoln. Tekniken passar bland annat när vegetation delvis täcker marken eller när projektet behöver en detaljerad beskrivning av terrängens form. Vi väljer därför metod utifrån områdets förutsättningar, vegetation, önskad detaljnivå och projektets leveranskrav.

I vissa uppdrag kombinerar vi fotogrammetri och LiDAR. På så sätt får kunden både geometrisk information och ett tydligt visuellt underlag.

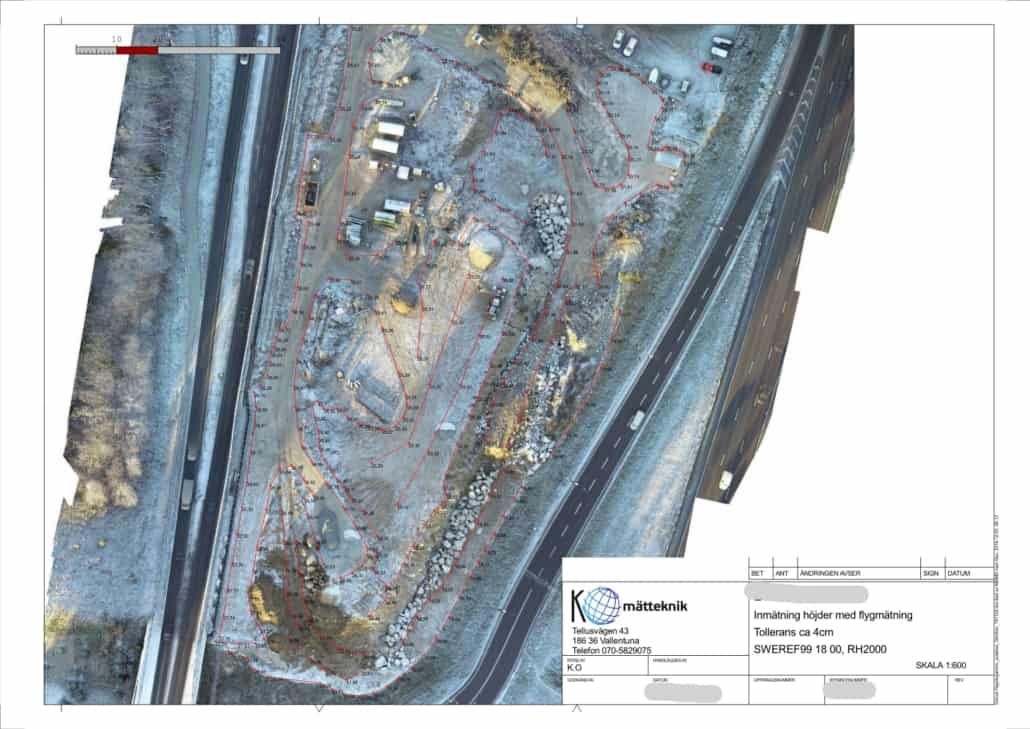

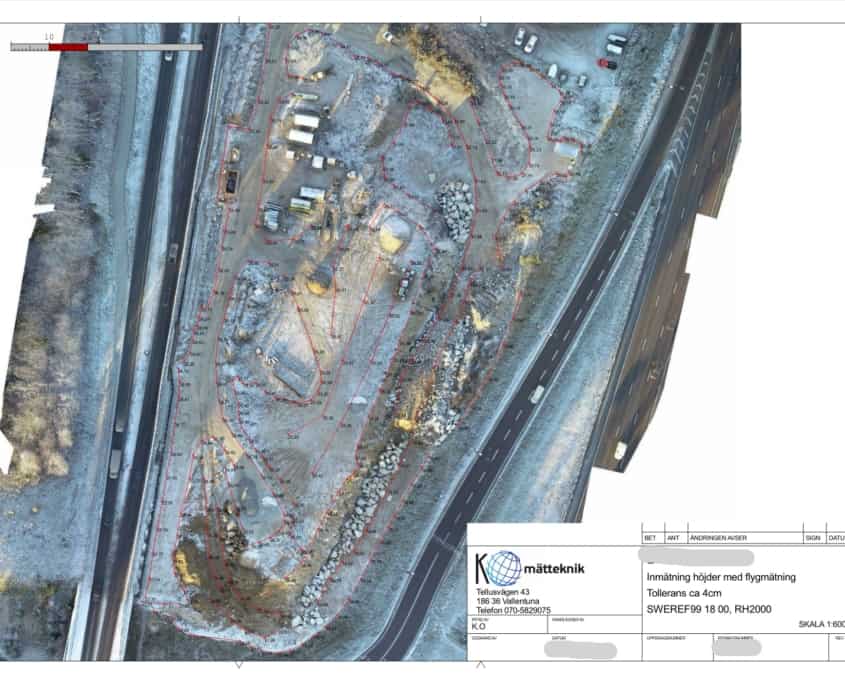

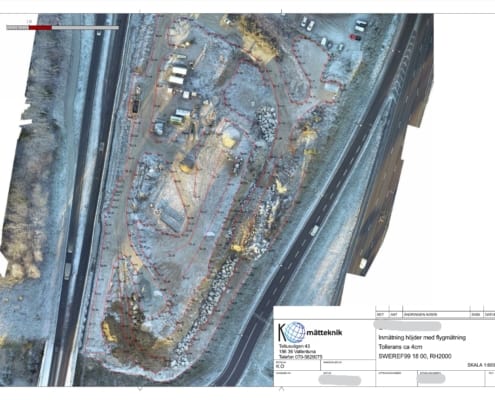

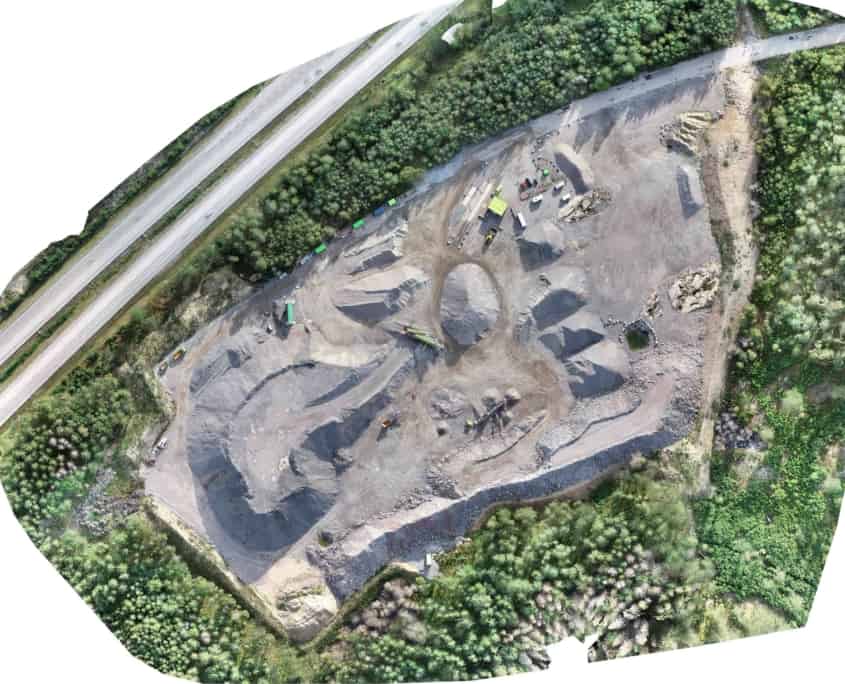

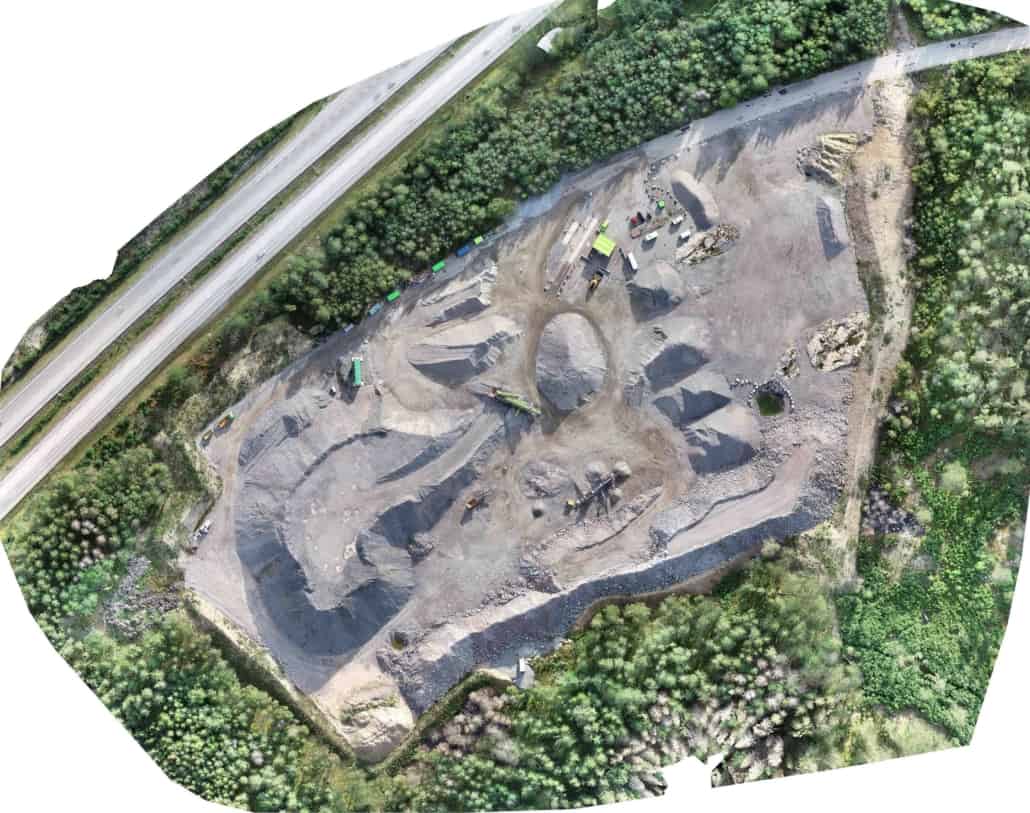

Ortofoto med hög detaljnivå

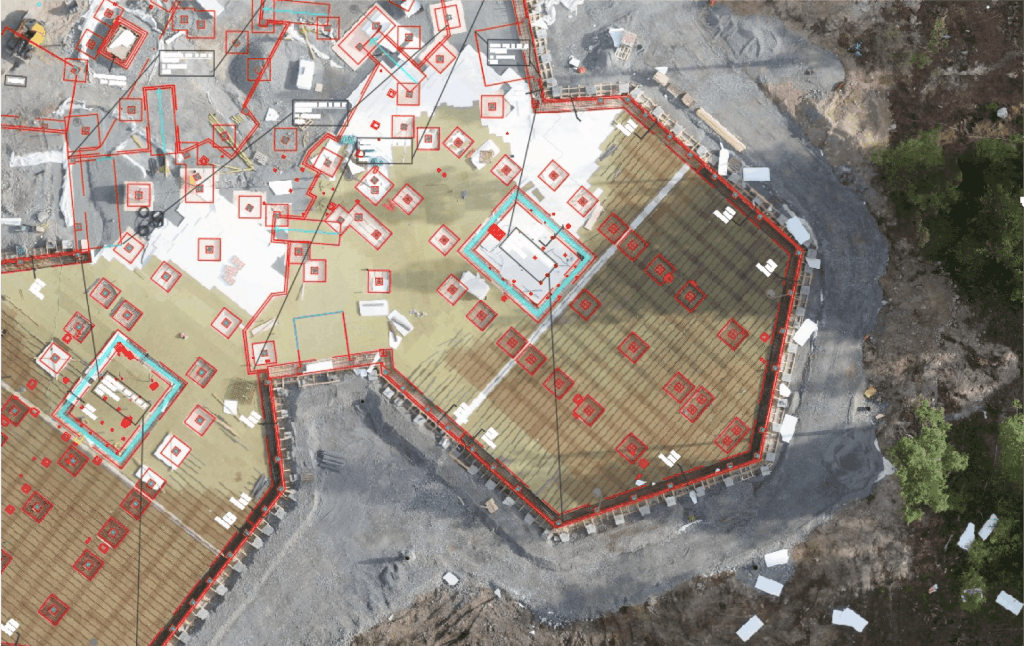

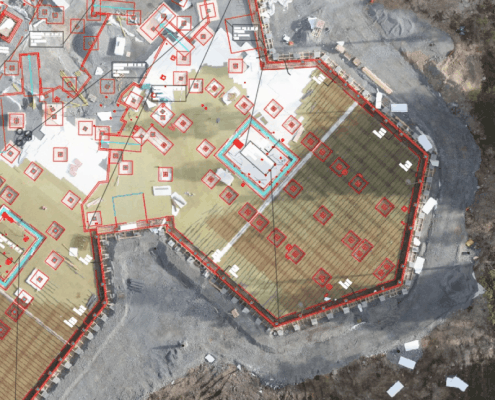

Ett ortofoto är en geometriskt korrigerad flygbild med anpassad skala och position. Därför fungerar bilden som ett mätbart underlag. Till skillnad från ett vanligt flygfoto kan kunden kombinera ortofotot med ritningar, kartor och annan geografisk information.

Vid inmätning med drönare ger ortofotot en aktuell överblick över projektområdet. Det visar exempelvis markförhållanden, byggnader, vägar, materialupplag och utförda arbeten. Dessutom ger det ett användbart underlag för projektering, planering, kontroll och redovisning.

Vi anpassar leveransen efter kundens programvara och projektets krav.

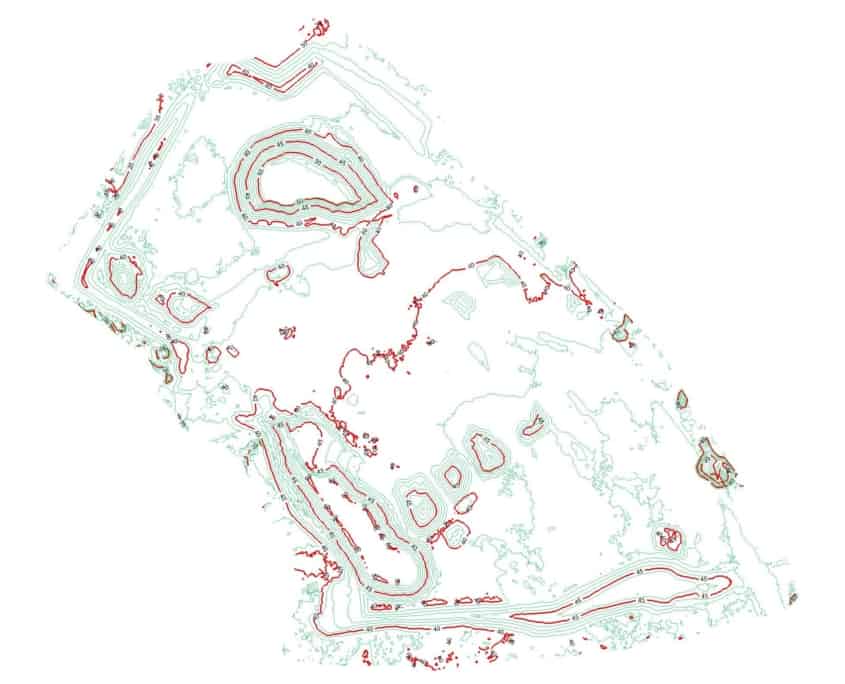

Punktmoln, terrängmodeller och höjdkurvor

Vi bearbetar drönarbilder eller LiDAR-data till ett tredimensionellt punktmoln som återger det inmätta området. Därefter kan kunden arbeta vidare med punktmolnet i CAD-, GIS- och projekteringsprogram.

Från insamlad mätdata kan vi bland annat ta fram:

• färgade och georefererade punktmoln
• digitala terrängmodeller
• digitala ytmodeller
• höjdkurvor
• sektioner och profiler
• koordinatsatta underlag

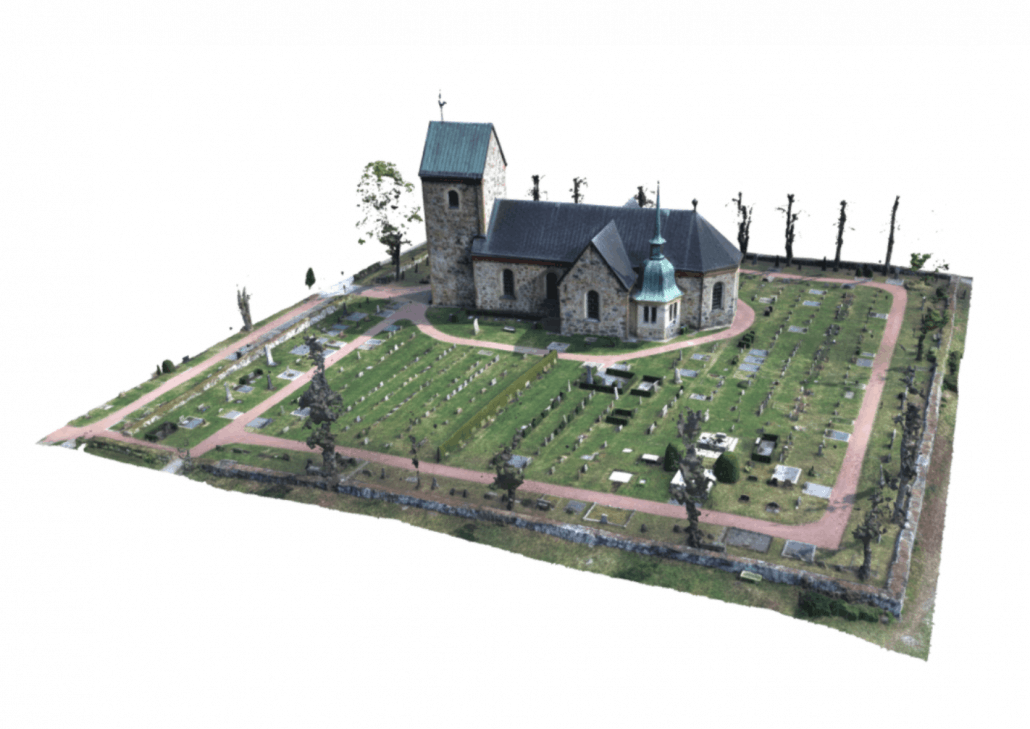

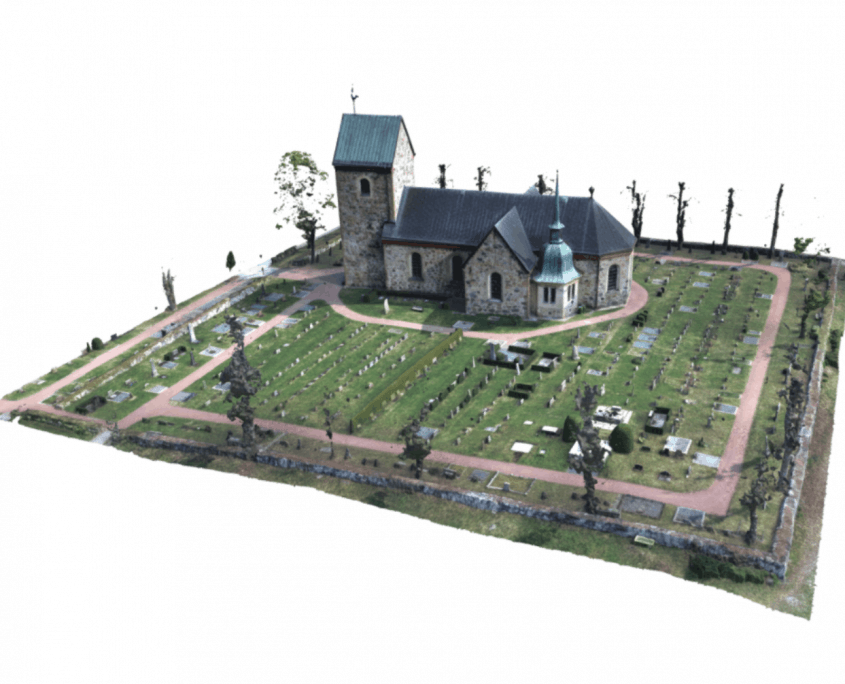

• 3D-modeller av mark, byggnader och konstruktioner

En terrängmodell beskriver markens nivåer och form. En ytmodell kan dessutom innehålla byggnader, vegetation och andra objekt ovanför markytan. Vi anpassar bearbetningen efter hur kunden ska använda materialet i projektet.

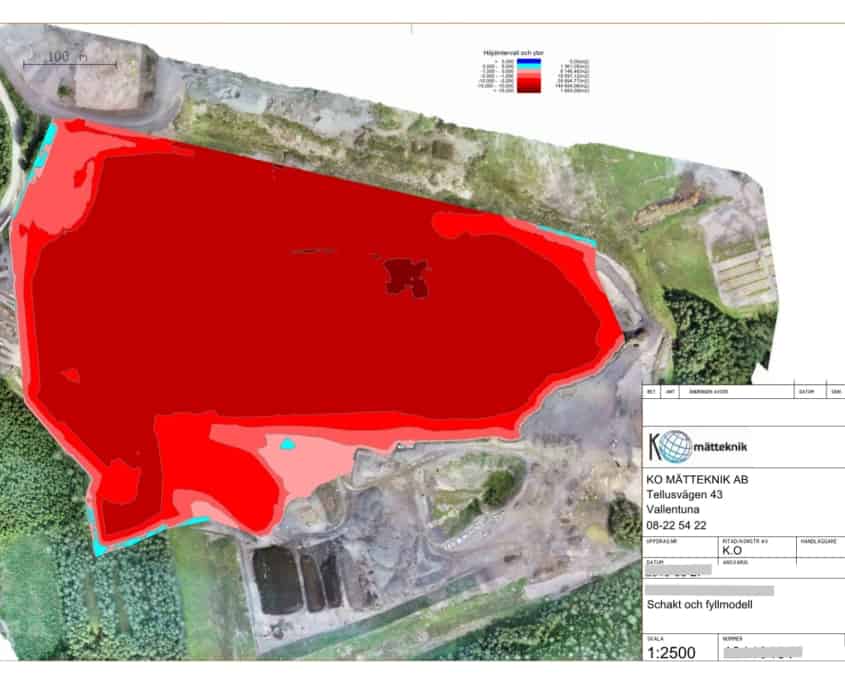

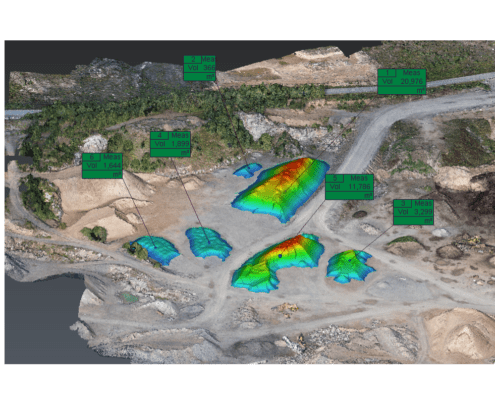

Volymberäkning genom drönarmätning

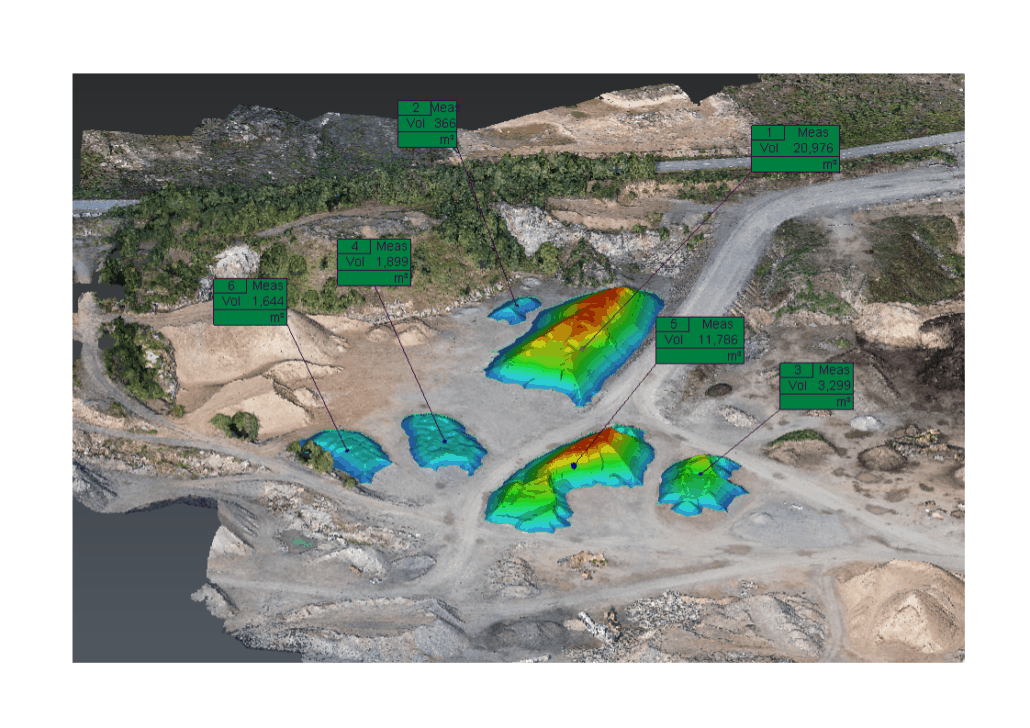

Inmätning med drönare passar särskilt bra för volymberäkningar i upplag, schakter, fyllningar, bergtäkter och deponier. Det täta mätunderlaget ger oss möjlighet att skapa detaljerade ytmodeller och beräkna volymer över stora eller svårtillgängliga områden.

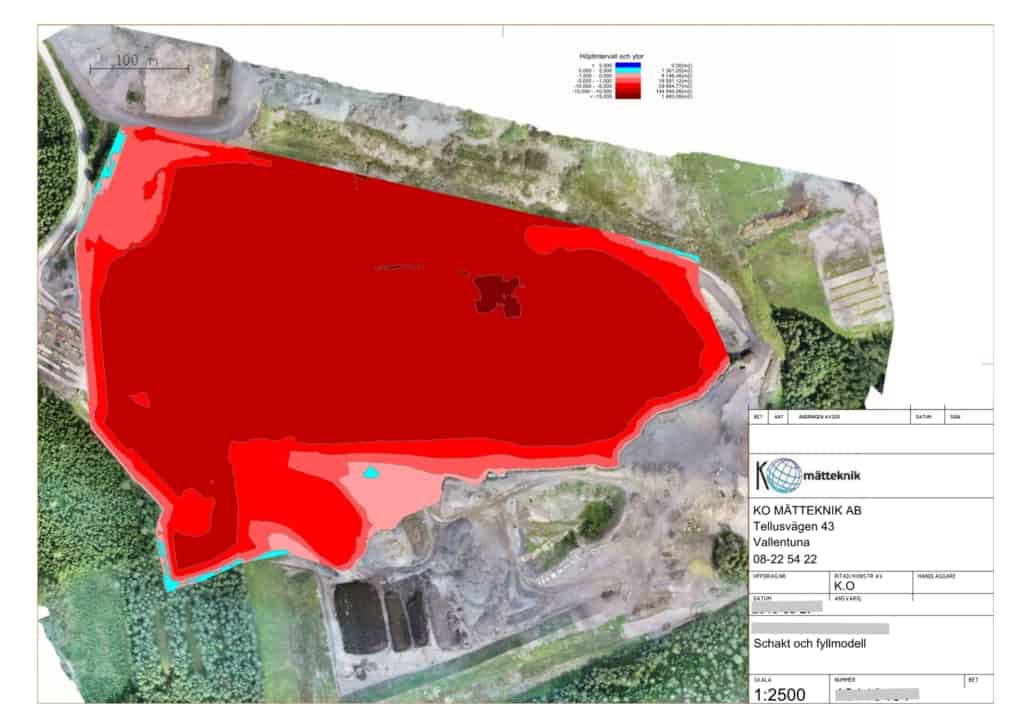

Genom att jämföra mätningar från olika tidpunkter kan vi dessutom redovisa förändringar i mark och material. Kunden kan använda resultatet för mängdreglering, produktionsuppföljning, fakturaunderlag och kontroll av utförda arbeten.

Vid behov kompletterar vi drönarmätningen med markinmätning. Det kan exempelvis gälla brytlinjer, anslutningar och ytor som drönaren inte dokumenterar tillräckligt tydligt från luften.

Noggrannhet vid inmätning med drönare

Ett bra mätresultat kräver mer än själva flygningen. Flyghöjd, bildernas överlappning, markens utseende, ljusförhållanden och vald kamerautrustning påverkar resultatet. Därför planerar vi varje uppdrag utifrån områdets förutsättningar och kundens krav på noggrannhet.

Vid behov mäter vi in markstödpunkter och kontrollpunkter med GNSS eller totalstation. Punkterna ger materialet rätt position och hjälper oss att kontrollera resultatets kvalitet. Dessutom kan vi mäta in detaljer från marken när vegetation eller andra hinder skymmer dem från luften.

Innan uppdraget börjar går vi tillsammans med kunden igenom användningsområde, koordinatsystem, leveransformat och eventuella toleranskrav. Därefter anpassar vi både datainsamlingen och bearbetningen efter den planerade leveransen.

Leverans anpassad efter projektet

Efter flygningen bearbetar och kvalitetskontrollerar vi all insamlad mätdata. Kunden får därefter visuellt material, tekniska mätunderlag eller en kombination av båda.

Leveransen kan exempelvis innehålla:

• ortofoto
• punktmoln
• terräng- och ytmodeller
• höjdkurvor, sektioner och profiler
• volymberäkningar
• 3D-modeller
• koordinatlistor
• ritningar och digitala kartunderlag

Vi levererar bland annat formaten DWG, DXF, LAS, LAZ, E57, GeoTIFF, CSV och PDF. Dessutom kan vi anpassa materialet efter beställarens krav, mallar och programvara.

Säkerhet, flygtillstånd och spridningstillstånd

Vi planerar varje flyguppdrag utifrån platsens förutsättningar, omgivande luftrum och gällande säkerhetskrav. KO Mätteknik Sverige AB har utbildade fjärrpiloter och tillstånd för avancerade drönaroperationer inom den specifika kategorin.

Inför flygningen kontrollerar vi bland annat luftrum, närliggande flygplatser, människor och verksamheter i området. När uppdraget kräver det samordnar vi dessutom flygningen med berörda aktörer och genomför nödvändiga säkerhetsåtgärder.

Material som vi samlar in från luften kan omfattas av krav på spridningstillstånd. Därför tar vi hänsyn till den processen redan när vi planerar uppdraget. Vid behov hanterar vi ansökan och informerar kunden om eventuella villkor eller handläggningstider som påverkar leveransen.

Kontakta oss om inmätning med drönare

Behöver ni ett aktuellt ortofoto, ett georefererat punktmoln, en terrängmodell eller en volymberäkning? Kontakta KO Mätteknik Sverige AB, så går vi igenom området, önskad noggrannhet och vilken leverans som passar projektet.

Vi utför drönarmätning främst i Stockholm och Mälardalen men tar även uppdrag i övriga Sverige. Genom att kombinera drönare med traditionell mätteknik tar vi fram ett komplett och användbart mätunderlag för projektets fortsatta arbete.
